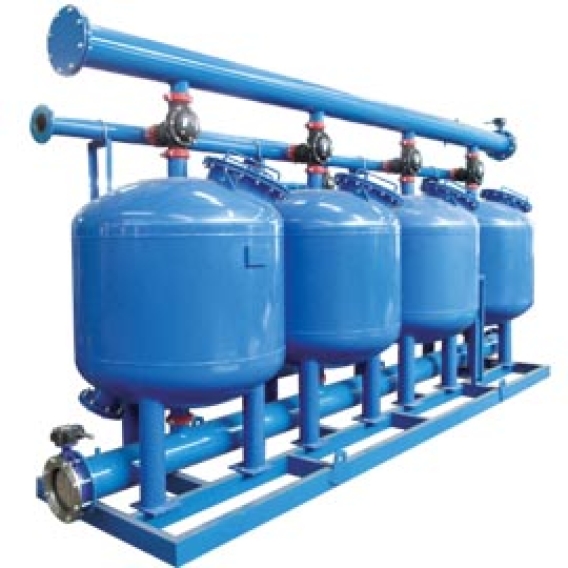

全自動淺層介質過濾器簡介

淺層介質過濾器是利用石英砂作為過濾介質，在壓力下，把濁度較高的水通過厚度的粒狀或非粒的石英砂過濾，截留除水中的懸浮物、有機物、膠質顆粒，微生物、氯、嗅味及部分重金屬離子等，降低水濁度、凈化水質效果的一種過濾設備。

全自動淺層介質過濾器產品特點

淺層過濾器過濾系統采用模塊式設計，根據流量、占地等不同，可靈活組合。系統可采 用時間、壓差等多種方式自動啟動反沖洗，全自動運行。系統內各過濾單元依次反洗，反洗時不中斷出水。

全自動控制過濾系統采用模塊化設計，根據流量的大小，選擇多個過濾單元。

可采用時間，壓差等多種方式自動啟動反沖洗，系統內各過濾單元依次進行反沖洗，其他單元仍然在過濾。

反沖效率高，反沖時間短，反沖洗時節水（反洗耗水率小于1%）。

系統占地面積小，可以根據實際用地情況靈活設計過濾單元的排列。

系統重量輕，不需要特別的地基，一般水泥地面即可。

全塑系統，耐腐蝕性好。

反沖洗效果好。

淺層過濾器過濾系統重量輕，不需要特別的基礎，一般水泥地面即可，系統占地面積小，可以根據實際情況靈活布置，安裝方便。

淺層過濾器過濾系統可以應用于水處理行業，如給水過濾處理、冷卻循環水全濾和旁濾、污水處理回用等等，是替代傳統砂濾器、無閥濾池的。

全自動淺層介質的使用范圍

1、  主要用于水處理除濁、軟化水、電滲析、反滲透的前級預處理，也可用于地表水、地下水等方面。可除水中的懸浮物，有機物、膠體、泥沙等。

2、  可應用于電子電力、石油化工、冶金電鍍、造紙紡織、制藥透析、食品飲料、生活飲用水、工廠企業用水、游泳池等。可滿足各行業液體過濾需要。

全自動淺層介質過濾器的結構

QLQ單元主要部件由球形罐體，布水器，集水器，手孔及支腿等組成。

球形罐體：可以充分配合布水器，均勻布水；配合集水器的55個水帽，反沖洗時形成內環流，不跑沙。

布水器：使未過濾水即使在高流量的情況下亦能均勻流過填料層并在填料層上維持一平整水面。

集水器：55個蘑菇狀壓差補償集水器，使系統在過濾狀態下各部分水壓平衡，過濾流速高，效率高；在反洗狀態下，形成內環流，反沖效率高且不跑沙。

手孔：過濾器有上、下兩個手孔，方便安裝及更換布水器和集水器，并且上手孔可用于觀察和加料，下手孔可用于清空和維護。

支腿：可拆卸支腿方便運輸，減少運輸成本，現場安裝方便，高度可調，適應不平整的地面。

全自動淺層介質過濾器工作原理

過濾狀態

當系統處于過濾狀態時，未經過濾的水通過上部的布水器，配合球形外殼，以接近平流的狀態到達過濾器內的填料層。當水流過填料層時，雜質被截留在填料層內。過濾器底部的收集器將過濾后的水均勻地收集并流出。平流過濾，決定了過濾器在高的流速下過濾，仍可良好的過濾效果。

反洗狀態

隨著雜質在填料層中的不斷聚積，壓頭損失（即壓差）將不斷增大。當壓差到設定限度或過濾時間到設定值時，系統將自動轉換到反洗狀態，以清洗填料層并聚積起來的雜質，對系統來說，經常性的反洗以聚積起來的雜質。

當系統進入反洗狀態時，通過PLC控制改變?nèi)ㄩy的通斷位置（入口關閉，排污口打開），其他過濾罐中經過過濾的水部分流入要反洗的過濾罐中。由于系統壓力被反洗的過濾單元的填料層在水流的沖擊下被沖起，雜質則通過三通閥的排污口被排出。

在系統中，設計的集水器使填料層在反洗狀態時形成內環流，填料之間互相搓洗，大限度地提反洗效率，減少所需的反洗水，同時反洗時不跑料。當反洗結束時，閥門又恢復到過濾狀態，而下一個過濾單元?jiǎng)t進入反洗狀態。一般一個系統由多個過濾罐（單元）組成，它們依次反洗，以反洗時不斷流。

全自動淺層介質過濾器參數

1、性能參數



型號	LJAGF48-1	LJAGF48-2	LJAGF48-3	LJAGF48-4	LJAGF48-5	LJAGF48-6
進、出水總管通徑DN(MM)	100	200	200	200	200	200
排污總管通徑DN(MM)	80	100	100	100	100	100
流量（T/H）	15-50	30-100	45-150	60-200	75-250	90-300
大工作壓力（MPA）	0.6（1.0）	0.6（1.0）	0.6（1.0）	0.6（1.0）	0.6（1.0）	0.6（1.0）
過濾面積（M2）	1.13	2.26	3.39	4.52	5.65	6.78
總長（MM）	1320	2640	3960	5280	6600	7920
石英砂（KG）	860	1720	2580	3440	4300	5160
排污閥接口	4”×3”	4”×3”	4”×3”	4”×3”	4”×3”	4”×3”



對于更大的流量可以采用更多的過濾單元并聯使用。



2、過濾介質和流量



過濾精度	濾料12-40CM	推薦流量（T/H）	反沖洗流量（T/H）
一般過濾	石英砂1.0-2.0MM	40-50	35-55
精過濾	石英砂0.5-1.0MM 底部1.0-2.0MM	15-25	25-40



其它直徑的沙子可以選擇，以到需要的過濾精度和耐污染效果。



3、制造材質



過濾器筒體	碳鋼（內涂環氧瀝青漆）
濾料	石英砂
布水器	工程塑料
集水器	工程塑料
密封圈	丁腈橡膠

全自動淺層介質過濾器安裝

 安裝順序

1、 安裝地面的檢查：地面要求平整，平整度要求小于10毫米/每米；水泥地面要求承重大于3噸/平方米。

2、 排列單元：將單元按照安裝圖紙排列。

3、 安裝排污閥。（溝槽式管接頭連接）

4、 安裝進出排水總管。（安裝時注意保護塑料排污閥，以免碰壞，安裝支架支撐總管）

5、 安裝壓差開關，進出水壓力表及排氣閥，注意螺紋接口中，以免接錯。

6、 給LJAGF單元接線以及管路。



全自動淺層介質過濾器安裝方法

一：LJAGF單元的裝配

1、卡箍

2、兩位三通閥

3、六角螺栓

4、金屬墊片

5、 上人孔蓋

6、 橡膠墊片

7、 筒體

8、 支腿

9、布水器

10、集水器

11、橡膠墊片

12、出料孔蓋

13、金屬墊片

14、六角螺栓

15、出水口

一.布水器的安裝

16、O型圈N122*7

17、布水架

18、布水盤

19、端蓋

1、將布水盤18裝配在布水架17上，擰上端蓋19以便布水盤18固定在布水架17上，再裝配O型圈16；

2、從濾灌上手孔放入裝配好的布水器，將布水架插入上封頭的封頭圓法蘭里，擰緊進水螺紋蓋1將其固定在上封頭的封頭圓法蘭上。

二.集水器的安裝

20、壓蓋

21、水帽

22、螺旋蓋

23、連接銷

24、分散器

25、收集筒

26、O型圈N122*7

27、上收集管

28、上收集管蓋

29、下收集管

 1、將上收集管蓋28和三個水帽21裝配在上收集管27上，將三個水帽21裝配在下收集管29上（每個集水器需組裝九套上收集管和九套下收集管），裝配后整齊存放以待用。

2、將兩個分散器24裝配在收集筒25上（如圖注意分散器24的正反），通過螺旋蓋22將一個水帽固定在壓蓋20上，并將組裝上水帽21的壓蓋20擰緊在收集筒25上，以固定分散器24，再裝配O型圈26，然后從濾灌下手孔放入未裝配上收集管和下收集管的集水器，收集筒25插入下封頭的封頭圓法蘭內，擰上出水螺紋蓋9，使其收集筒可以轉動但無晃動；

3、將組裝了水帽21的上收集管27和下收集管29依次從濾灌下手孔插入分散器24的孔內（上收集裝配在上面分散器的孔里，下收集管裝配在下面分散器的孔內），裝配一個收集管用一個連接銷23將其固定，由兩人協調操作，裝配時可以旋轉收集筒，以方便安裝，后擰緊出水螺紋蓋9將集水器固定在下封頭的封頭圓法蘭上。

三、上手孔蓋的安裝

1、將O型圈5放入上手孔法蘭的O型槽里，蓋上上手孔法蘭蓋4（如圖上手孔蓋把手統一在垂直位置），對角擰緊螺栓2（含墊片3）。（下手孔蓋的安裝同上手孔蓋的安裝）

 四、支腿及支腿蓋的安裝



 1、裝配三個支腿10及支腿蓋11。

二：系統的裝配

淺層介質過濾系統
1、 出水管DN200
2、 濾罐
3、 溝槽式管接頭
4、 排氣閥1"
5、 出水壓力表
6、 進水壓力表
7、 進水管DN200
8、 三通排污閥4"*3"
9、 排污管DN100
10、壓差開關
一、打開包裝，將濾灌2依次排列，上手孔方向一致朝外，以便于裝砂、檢修；
二、安裝出水管1，調整濾罐2位置，使出水管支管和濾罐集水器出水端對齊，裝配溝槽式管接頭3，將其固定。
三、分別安裝三通排污閥8，通過三通排污閥上的箭頭方向判斷進水端及出水端，將閥的出水端與濾罐布水器的進水端對齊，裝配溝槽式管接頭3，將其固定；
四、安裝進水管7，調整進水管支管位置，使進水管支管和三通排污閥的進水端對齊，裝配溝槽式管接頭3，將其固定；
五、安裝排污管9，將排污管支管和三通排污閥的排污端對齊，裝配溝槽式管接頭3，將其固定；
六、安裝壓差開關10、進出水壓力表5、6和排氣閥4。

三：系統管路及線路的裝配

管線圖

 一、 液壓管路部分連接

    1、 一個三通排污閥對應一個電磁閥，現場管路連接如圖虛線a、b、c、d、e、f所示。

 2、 壓差開關高壓接口與進水管接口通過φ8軟管連接，低壓接口與出水管接口通過φ軟管連接，如圖虛線g1、g2所示。

    二、 線路部分連接

       1、 液控箱內的每個電磁閥對應電控箱內的兩個接線端子，例如1#電磁閥火線接在對應的1處、零線接在N處如圖所示；

       2、 壓差開關、電源線（220V 交流電）及地線的連接如圖雙點劃線所示。
