新型疏水自動加壓器簡介：

　　新型疏水自動加壓器(冷凝水自動泵)是一種新型凝結水輸送裝置，結構簡單，不用電機作動力自動啟停，運行可靠，使用維修方便。與常規以水泵為動力的凝結水回收裝置相比運行費用低，具有較好的節能效果，值得推廣。

　　新型疏水自動加壓器特點：

　　1、新型疏水自動加壓器無泵無電機，以蒸汽或壓縮空氣為動力，自動進行冷凝水回收。

　　2、新型疏水自動加壓器能加壓0℃~170℃無腐蝕清潔液體?？稍诙喾N條件下把凝結水加壓送回鍋爐房或再利用，從而大幅度提高回水率和充分利用二次蒸汽。一般情況下可節約蒸汽14~22%，若以連續用汽量1噸/時計，每年可節約蒸汽1200噸，半年即可收回設備費用。

　　3、新型疏水自動加壓器排出的凝結水為壓力滿流，不產生二次蒸汽。凝結水管管徑比汽水混合狀流動的 余壓水管管徑小48~67%，可節約管材1/3，并能減少管道的大氣腐蝕。

　　4、新型疏水自動加壓器體積小，可分散或集中設置于墻邊或地坑中，土建工程量小，構造簡單，安裝方便，維修容易。

　　5、新型疏水自動加壓器運行中無噪聲，無振動、性能穩定可靠。

　　新型疏水自動加壓器結構及工作原理：

　　新型疏水自動加壓器由水室、加壓室、控制管及控制系統組成。

　　●水 室：用于汽水分離和儲存一部分凝結水，并將凝結水輸送加壓室。

　　●加壓室：當加壓室裝滿凝結水時，在蒸汽或壓縮空氣作用下將其加壓輸出。

　　●控制管：側裝液位控制顯示器。當液位達到控制器高點時，進氣口打開，隨后排氣口關閉，加壓氣體進入加壓室，凝結水通過止回閥受壓排出;當液位達到控制器低點時，進氣口關閉，隨后排氣口打開，加壓氣體被隔斷，同時加壓室內余氣排出，凝結水受重力作用，從水室通過止回閥進入加壓室。

　　●控制系統：自動控制、自動運行、無人值守。

　　

　　新型疏水自動加壓器基本參數表：

基本參數		單位	SZP－1	SZP－2	SZP－4	SZP－6	SZP－8	SZP－10	SZP－15
額定排水量		M3/h	1	2	4	6	8	10	15
額定加壓汽（氣）體壓力高于排水揚程		MPa （Kgf/cm2）	0.098 （1.0）
小加壓汽（氣）體壓力高于排水揚程		MPa （Kgf/cm2）	0.049 （0.5）
大加壓汽（氣）體壓力		MPa （Kgf/cm2）	0.98 （10）
水箱工作壓力		MPa （Kgf/cm2）	0.098 （1.0）
加壓室、控制室工作壓力		MPa （Kgf/cm2）	0.98 （10）
高排水揚程		MPa (m水柱)	0.39 ( 40 )
被加壓液體溫度		℃	0～170
加壓每立方米水耗蒸汽量		Kg	( ～4 )
外形尺寸	長	mm	900	900	1500	1500	1800	1800	2400
	寬	mm	850	850	900	1000	1000	1100	1100
	高	mm	1135	1135	1500	1570	1570	1570	1650
凈重		Kg	280	320	380	400	650	700	1200

　　注：以上外形尺寸僅供參考，具體以雙方簽訂合同為準。(根據設備安裝位置設計，我司可另出圖紙參考)

　　新型疏水自動加壓器選用方法：

　　1、新型疏水自動加壓器的加壓汽(氣)體大壓力≤1.0Mpa,若壓力超過1.0Mpa,應設減壓裝置。疏水自動加壓器工作壓力為：0.3~0.6Mpa.

　　2、加壓蒸汽壓力：P1≥P2+ 0.1Mpa.

　　式中，P1--加壓蒸汽壓力Mpa,P2--排出口壓力Mpa.

　　3、排出口壓力：P2=0.01(H+h)+P Mpa

　　式中，H--新型疏水自動加壓器后管道高高度;h--疏水自動加壓器后管道阻力(mH2O);P --儲存輸送回凝結水末端設備(回水箱、給水箱、除氧水箱)的壓力Mpa.

　　式中，h值可由設計決定，也可參考下式計算：h=1.4RL。式中，R為比摩阻，L為管長1.4為局部阻力系數。



　　新型疏水自動加壓器安裝、使用及維護：

　　1、采用疏水自動加壓器時，在各用汽設備的凝水管道上應裝設疏水閥并盡量接近用汽設備，且使疏水自動加壓器的上部水室低于凝結水系統，以利于凝水順暢的流入疏水加壓器的水室。

　　2、疏水自動加壓器安裝場地面積以疏水加壓控制管方向加1.2~1.5米，其他三方面各加0.5米為宜。凝結水能流入設備即可。(注：凝結水在有余壓下，自動加壓器可與用汽設備放置同一平面或略高于用汽設備)。

　　3、如果有多路凝結水回到同一凝結水回收器，各凝結水管是從高壓向低壓依次排列，具體方案可以向本公司咨詢。

　　4、本產品自配電控柜，一般電控柜直接安裝在本裝置上，也可根據用戶實際情況布置，做成掛壁式。

　　5、為避免能源浪費，請用戶自行將疏水自動加壓器保溫，若安裝于室外，則應考慮防雨性能。保溫材料厚度同蒸汽管道厚度相同。

　　6、接管前，應對疏水自動加壓器內部進行清洗，清除管道中雜物，方可投入運行。

　　7、每年定期打開排污口，將雜物除。



　　新型疏水自動加壓器訂貨須知：

　　謝謝您選用本公司新型疏水自動加壓器，請您在訂貨時提供以下原始資料：

　　1、凝結水來源;

　　2、凝結水最大回水量(m3/h);

　　3、回水溫度;

　　4、回水壓力;

　　5、蒸汽源壓力;

　　6、輸送揚程;

　　7、安裝位置;

　　8、凝結水送往何處;

　　9、其它要求(絕緣、防爆)。

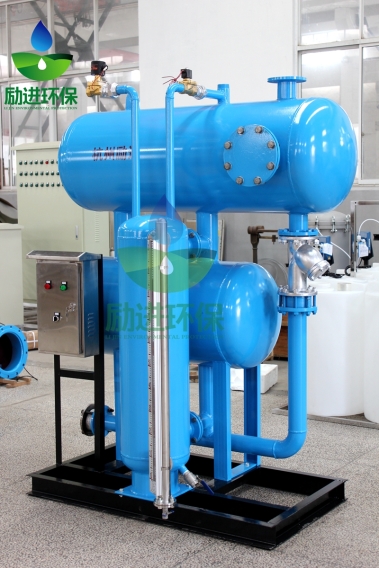

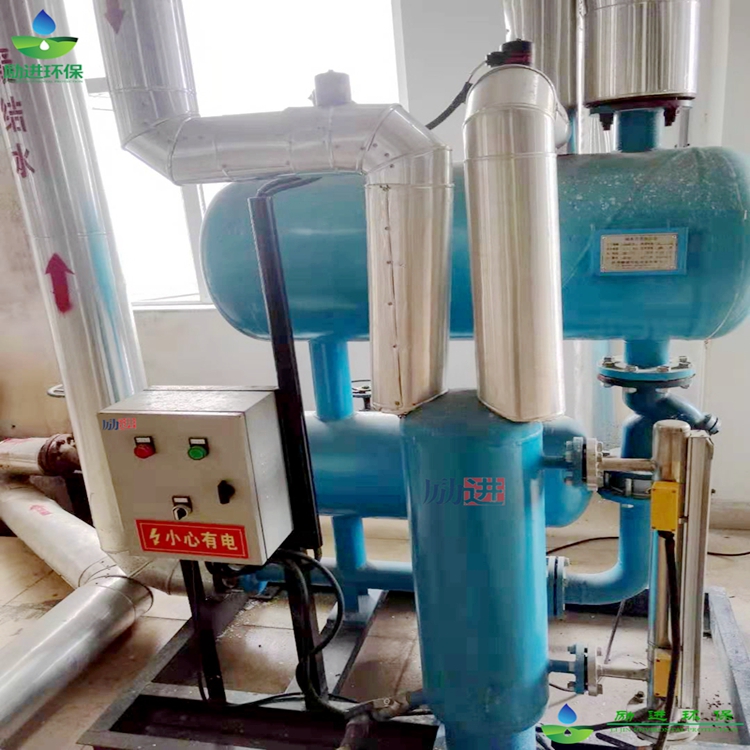

　新型疏水自動加壓器現場加工圖：
